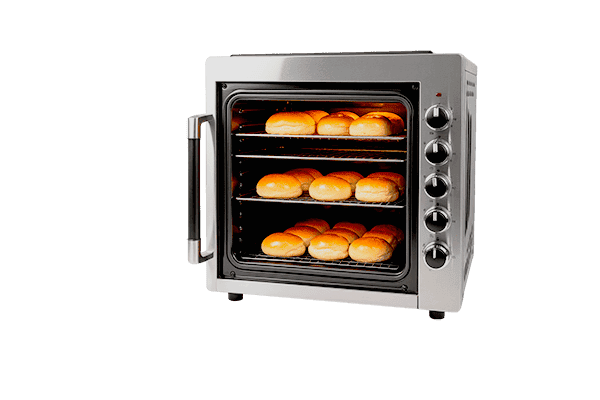

Как выбрать нагреватель для пищевого оборудования: виды, особенности и рекомендации

В пищевой промышленности точность, безопасность и гигиеничность — не просто требования, а обязательные условия. Нагревательные элементы играют ключевую роль в обеспечении стабильного температурного режима при приготовлении, пастеризации, сушке, стерилизации и других технологических операциях. Но как выбрать подходящий нагреватель для пищевого оборудования? В этой статье мы подробно разберем основные типы нагревателей, их особенности, материалы, области применения и дадим практические рекомендации по выбору и эксплуатации.

Почему важно правильно выбрать нагреватель для пищевого оборудования?

Правильный выбор нагревателя для пищевого оборудования крайне важен, поскольку от этого зависит качество продукта, безопасность производства и эффективность работы оборудования. Неправильно подобранный нагревательный элемент может привести к серьезным негативным последствиям, которые повлияют как на конечный продукт, так и на весь производственный процесс.

Последствия неправильного выбора нагревателя:

• Неравномерный нагрев и порча продукции: если нагреватель распределяет тепло неравномерно, возможны зоны с недостаточным нагревом или перегревом. Это приводит к ухудшению вкусовых и физических свойств продукта, снижению его качества и даже порче.
• Коррозия и выделение вредных веществ: нагреватели, не соответствующие химическому составу среды, могут подвергаться коррозии, что приведет к проникновению в продукт вредных компонентов металлической защиты или окислов. Это строго запрещено пищевыми стандартами и может повлиять на здоровье потребителей.
• Сбои в работе оборудования и простой производства: нагревательные элементы, не подходящие по мощности, типу или конструкции, быстро выходят из строя, вызывая остановки, ремонт и финансовые потери. Поломка нагревателя может привести к остановке всей линии производства.
• Нарушение санитарных норм и потеря сертификации: в пищевой индустрии очень высокие требования к гигиене и безопасности. Неподходящие материалы или конструкции нагревателей могут нарушать нормативы, приводя к штрафам, отзывам продукции и потере разрешения на производство.

Поэтому выбор нагревателя должен основываться на:

• Тип технологического процесса: различные процессы (варка, пастеризация, выпекание и т.д.) требуют разных типов нагрева: контактного, воздушного, инфракрасного. Нужно подобрать именно тот, который оптимально подходит для конкретной задачи.
• Требуемая температура и мощность: нагреватель должен обеспечивать необходимый температурный режим с запасом по мощности для стабильной работы и быстрого достижения нужных характеристик.
• Химический состав обрабатываемой среды: продукты и среды могут быть кислыми, щелочными, содержать агрессивные вещества. Материал нагревателя должен быть устойчив к этим условиям, чтобы не разрушаться и не выделять вредные вещества.
• Габариты и конструкция оборудования: нагреватель должен физически соответствовать размерам и форме камеры или сосуда, обеспечивать равномерное распределение тепла по всей поверхности или объему.
• Требования к гигиене и материалам (пищевые стандарты): оборудование должно соответствовать санитарным требованиям, иметь гладкие поверхности без зазоров и трещин, чтобы не задерживать загрязнения и бактерии. Используемые материалы должны быть сертифицированы для контакта с пищей.

Правильный выбор нагревателя помогает избежать поломок, обеспечивает стабильное высокое качество продукции и соблюдение всех норм безопасности, что особенно важно в пищевой промышленности.

Трубчатые электронагреватели (ТЭНы) — надежность и мощность

Конструкция и материалы

Трубчатые нагреватели (ТЭНы) для пищевого оборудования изготавливаются с учетом строгих требований к надежности, гигиеничности и безопасности. Основными элементами ТЭНов являются металлическая оболочка, нихромовая спираль и изоляция.

Металлическая оболочка служит защитой нагревательного элемента и обеспечивает передачу тепла. В пищевом оборудовании чаще всего используется нержавеющая сталь или медь, обладающие высокой теплопроводностью и коррозионной стойкостью. Внутри располагается нихромовая спираль — нагревательный элемент, отвечающий за преобразование электричества в тепло. Изолирующим наполнителем спирали от трубки ТЭНа, является периклаз — минерал, состоящий из оксида магния иногда с примесями оксида железа, оксида марганца и оксида цинка. Он предотвращает короткое замыкание и сохраняет теплопроводность.

Особое внимание уделяется материалам оболочки, так как они должны соответствовать санитарным и гигиеническим нормам пищевой промышленности. Нержавеющая сталь марок AISI 304 и AISI 316 является стандартом благодаря своей коррозионной стойкости, устойчивости к агрессивным средам и простоте очистки. Такие материалы исключают выделение вредных веществ, что обеспечивает безопасность нагрева пищевых продуктов.

Преимущества ТЭНов для пищевой промышленности

Одним из главных достоинств ТЭНов является их высокая мощность, варьирующаяся от 1 до более чем 10 киловатт. Такая мощность позволяет быстро и равномерно нагревать большие объемы продукции, что существенно увеличивает производительность предприятий. Это особенно важно при обработке больших объемов продукции, например, при стерилизации, пастеризации или приготовлении крупной партии блюд.

ТЭны способны работать в диапазоне температур от 100 °C до 650 °C. Такой широкий спектр позволяет адаптировать их под различные технологические задачи — от мягкого нагрева до интенсивной термической обработки. Эта универсальность помогает оптимизировать производственные процессы, сокращая время выполнения операций и повышая их качество.

Мы предлагаем возможность изготовления нагревательных элементов по индивидуальному заказу. Это означает, что ТЭны могут иметь разную конфигурацию — прямые, U-образные, кольцевые и другие — в зависимости от конкретных требований технологического оборудования. Это обеспечивает максимально эффективное использование пространства и позволяет интегрировать их практически в любую систему.

Особенности монтажа и герметизации

Монтаж ТЭНов в пищевой технике требует тщательного соблюдения санитарных норм и безопасности. Герметизация мест подключения предотвращает попадание влаги и загрязнений внутрь корпуса нагревателя, что увеличивает срок службы и исключает риск короткого замыкания. Корпуса ТЭНов и места соединений защищаются силиконом, специальными уплотнителями и высококачественной изоляцией.

Области применения нагревателей

ТЭНы широко применяются в промышленном оборудовании для нагрева и обработки различных сред благодаря своей эффективности и надежности.

Основные области применения ТЭНов:

• Водонагреватели и бойлеры. Здесь ТЭНы обеспечивают быстрый и равномерный нагрев воды для технологических и бытовых нужд.
• Пастеризаторы для молока и соков. ТЭНы поддерживают нужную температуру для безопасной термической обработки продуктов, сохраняя их полезные свойства.
• Емкости для варки, смешивания и плавления. Использование ТЭНов в таких установках обеспечивает точный контроль температуры и равномерный нагрев содержимого.
• Парогенераторы и тепловые агрегаты. В этих устройствах ТЭНы генерируют пар или тепло, необходимое для различных производственных процессов.

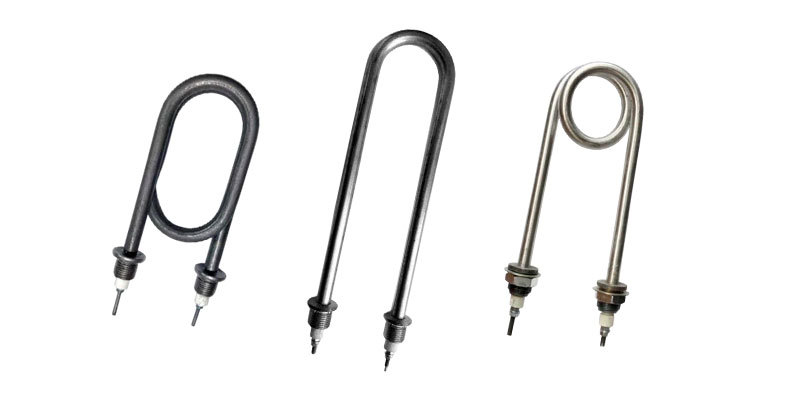

Трубчатые электронагреватели (ТЭНы)

Совет: При работе с агрессивными химическими средами — солями, кислотами и щелочами — рекомендуется использовать ТЭНы из стали марки AISI 316. Такая сталь обладает повышенной коррозионной стойкостью, что значительно увеличивает срок службы нагревательных элементов и обеспечивает безопасность технологического процесса.

Плоские и гибкие нагревательные элементы — компактность и равномерность

Эти нагреватели, включая слюдяные и силиконовые, используются для равномерного и эффективного прогрева поверхностей. Плоские нагреватели представляют собой устройства с тонкой металлической или пленочной основой, на которую нанесен резистивный нагревательный элемент. Гибкие силиконовые нагреватели обладают высокой эластичностью, позволяя монтировать их на поверхности сложной формы и неровности. Их компактность и гибкость делают их незаменимыми в оборудовании с ограниченным пространством.

Преимуществами плоских и гибких нагревательных элементов пищевого оборудования являются быстрый и равномерный нагрев, экономия электроэнергии и возможность изготавливать элементы любых форм и размеров, что особенно важно для индивидуальных производственных нужд. Однако они имеют ограничения по максимальной температуре — обычно до 250–500 °C, а также по мощности, из-за чего они менее устойчивы к механическим повреждениям.

Плоские нагреватели за счет своей компактности и равномерного распределения тепла широко используются в оборудовании, где пространство ограничено, а тепло необходимо подавать напрямую на рабочие поверхности. Основные области применения:

• Термопрессы, применяемые для формовки и упаковки пищевых изделий.
• Формовочные машины, где требуется равномерный нагрев пресс-форм для создания продуктов с заданной формой и структурой.
• Сушильные шкафы, в которых нагреватель обеспечивает эффективный и равномерный обогрев для сушки овощей, фруктов и других пищевых материалов.

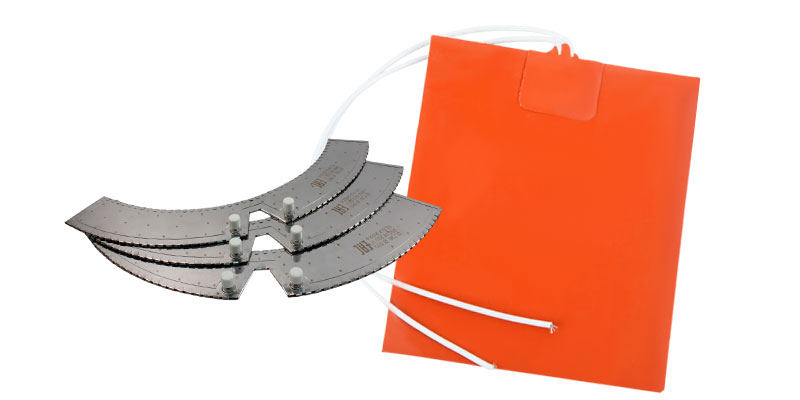

Плоские и гибкие нагревательные элементы

Эти нагревательные элементы пищевого оборудования способствуют улучшению качества готовой продукции и оптимизации производственных процессов.

Керамические нагреватели — для высокотемпературных процессов

Керамические инфракрасные нагреватели обладают высокой термостойкостью и способны выдерживать температуры до 800 °C и выше. Их конструкция включает керамические элементы, которые обеспечивают стабильность температурного режима и равномерное распределение тепла. Благодаря устойчивости к коррозии и химическим воздействиям они часто используются в условиях повышенной агрессивности среды.

Такие нагреватели применяются для нагрева поверхностей с высокими требованиями к точности температуры и долговечности. Керамические элементы легко монтируются на оборудование и обеспечивают надежный и стабильный нагрев, что важно для пищевого производства и других отраслей. Основные минусы керамического нагревателя — хрупкость материала.

Керамические нагревательные элементы используются в процессах, требующих высоких температур и стабильного температурного режима. Их применение в пищевой промышленности включает:

• Печи для выпечки, где необходима высокая и равномерная температура для правильного приготовления хлебобулочных изделий и кондитерских продуктов.
• Стерилизационные камеры, обеспечивающие стерильность упаковки и инструментов путем воздействия высоких температур без риска повреждения оборудования.
• Сушках, где инфракрасное излучение ускоряет удаление влаги из пищевой продукции без перегрева.
• Конвейерных линиях, в которых требуется локальный и точечный нагрев продуктов или упаковки на этапе обработки или сушки.

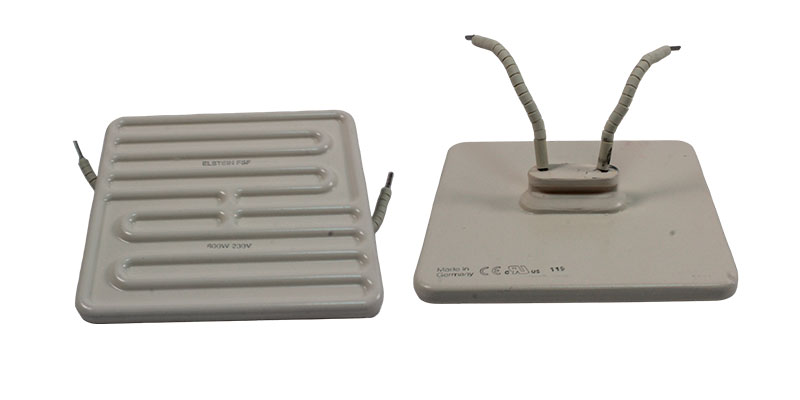

Керамический нагреватель

Инфракрасные керамические нагреватели отличаются длительным сроком службы и способностью работать в условиях повышенной температуры. Они снижают энергозатраты и повышают производительность, однако применимы в основном для специализированных задач.

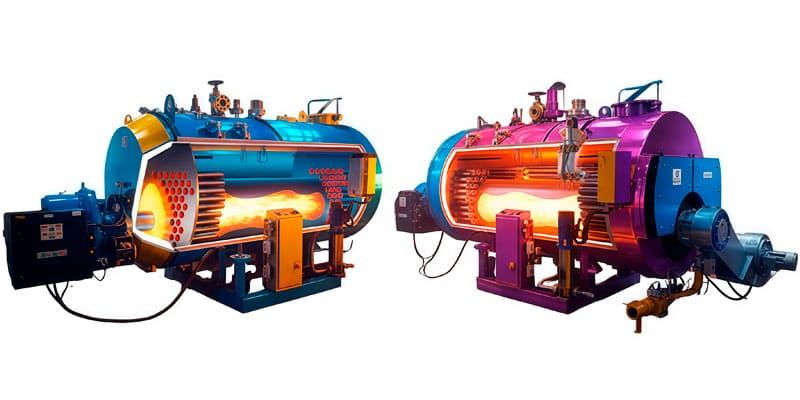

Паровые нагреватели — стерильность и равномерность

Паровые нагреватели представляют собой эффективные устройства для передачи тепла, которые используют насыщенный пар в качестве теплоносителя. Их главное преимущество — способность обеспечивать высокую теплоотдачу и стабильную температуру, что особенно важно для поддержания стерильности и равномерности нагрева в различных технологических процессах.

Основным рабочим элементом паровых нагревателей является насыщенный пар, который обладает высокой теплотой парообразования. Это позволяет устройствам быстро и равномерно передавать тепло, минимизируя перепады температуры и горячие участки. Благодаря таким характеристикам, паровые нагреватели обеспечивают стабильный температурный режим, что критично для продуктов, чувствительных к температуре.

Однако, такие системы требуют наличия котельного оборудования для получения и поддержания необходимого давления и температуры пара. Это делает эксплуатацию и техническое обслуживание более трудоемкими и затратными. Поддержания эффективной и безопасной работы необходимо регулярное техническое обслуживание и контроль параметров работы — давление, температура и чистота пара. Несоблюдение этих требований может привести к снижению качества нагрева и даже к аварийным ситуациям.

Области применения паровых нагревателей сосредоточены на предприятиях с высокими требованиями к стерильности и равномерности тепловой обработки:

• Крупные пищевые комбинаты, где необходим стабильный температурный режим для обеспечения безопасности и качества продукции.
• Производства с высокими требованиями к стерильности. Особенно востребованы они на молочных заводах, где стерильность играет ключевую роль в предотвращении порчи и сохранении полезных свойств продуктов. Аналогично, консервные производства применяют паровые нагреватели для равномерного прогрева и стерилизации консервов.

В таких условиях паровые нагреватели помогают обеспечить равномерный прогрев продуктов, исключая возможность размножения патогенной микрофлоры и сохраняют оптимальные условия для производственного процесса.

Как выбрать нагреватель: пошаговая инструкция

1. Определите тип процесса — нагрев жидкости, сушка, пастеризация, выпечка и т.д.
2. Уточните температурный режим и мощность — это основные параметры подбора.
3. Оцените агрессивность среды — выбирайте материалы оболочки (AISI 304/316, керамика и др.).
4. Учтите габариты и форму — возможно, потребуется нестандартный нагреватель.
5. Обратите внимание на монтаж и герметизацию — особенно в условиях высокой влажности.
6. Подумайте об автоматизации — датчики температуры и системы управления повысят эффективность.

Рекомендации по выбору и эксплуатации нагревателей для пищевого оборудования

При выборе и эксплуатации нагревателей для пищевого оборудования важно тщательно оценивать требования к температурному режиму, мощности и химической стойкости материалов, чтобы обеспечить эффективный и безопасный нагрев. Необходимо учитывать санитарные нормы и стандарты, используя корпуса и элементы из пищевых материалов, чтобы исключить загрязнение продукции.

Регулярное удаление накипи и других загрязнений — один из ключевых факторов, влияющих на эффективность работы ТЭНов. Накопление минеральных отложений снижает теплопередачу, приводит к перегреву и преждевременному выходу из строя. Для очистки рекомендуется использовать химические средства, специально предназначенные для удаления накипи, либо механическую очистку с соблюдением требований безопасности.

Негерметичные соединения в системе с ТЭНами могут стать причиной утечек воды или рабочей среды, что приводит к коротким замыканиям и авариям. Регулярно проверяйте соединения на герметичность, обращая внимание на прокладки, резьбовые соединения и уплотнения. Любые дефекты необходимо оперативно устранять во избежание повреждения оборудования.

Для предотвращения перегрева ТЭНов крайне важно применять системы термоконтроля. Установка термодатчиков и реле температуры позволяет автоматически отключать питание при достижении критических значений, что защищает нагреватели от перегрева и снижает риск поломок.

Изоляция ТЭНов должна быть в исправном состоянии для предотвращения утечек тока и поражения электрическим током. Регулярно проверяйте состояние изоляционных покрытий и контактных групп на наличие повреждений, коррозии или загрязнений. При необходимости выполняйте замену дефектных элементов и очистку контактов, чтобы обеспечить надежное соединение и безопасность эксплуатации.

Итог

Трубчатые нагреватели для пищевого оборудования занимают одно из ведущих мест благодаря своей надежности, высокой мощности и возможности работы в агрессивных пищевых средах при использовании специальных материалов корпусов. ТЭНы для пищевой промышленности широко применяются в различных технологических процессах, включая подогрев воды, пастеризацию, варку и смешивание, что делает их незаменимыми элементами современного пищевого оборудования. Правильный выбор нагревательных элементов пищевого оборудования с учетом требований к температуре, мощности и химической стойкости материалов трубчатых нагревателей — залог безопасности и качества продукции.

Особое внимание следует уделять монтажу ТЭНов в пищевой технике, так как грамотная установка и настройка обеспечивают равномерный нагрев, минимизируют риски повреждений и продлевают срок службы оборудования.

Таким образом, комплексный подход к выбору, установке и обслуживанию трубчатых нагревателей позволяет значительно повысить эффективность и надежность процессов в пищевой промышленности.

Свяжитесь с нашими специалистами — мы изготовим нагревательные элементы по вашим чертежам и требованиям, с соблюдением всех санитарных и технических стандартов.
